Vakuum komora za aluminizaciju - Restauracija i izrada

[c2]

Uređaj troši oko 100W za hlađenje i trebao bi moći izvući 300 - 400 W topline, a ako bi stavio ventilator išlo bi i preko 700 W tako da ima smisla  ugraditi hladnjak.

Peltierovi imaju iskoristivost 3-5% pa da bi izvukao cca 200 W (koliko daje difzijska) trebao bi puuuno njih naslagat.

[MrWorf]

Dakle misliš da bi se moglo to a? A niš onda, naći ćemo neki rabljeni pa ćemo njega ubost i prenamjenit :)

[MrWorf]

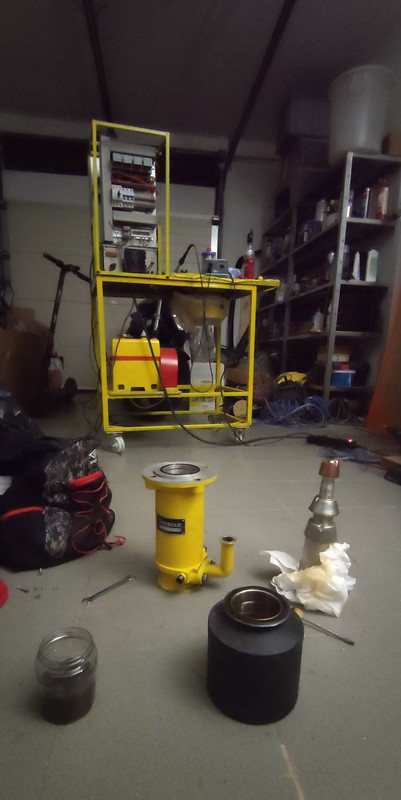

Jučer i danas se radilo na komori. Počistili smo ulje koje je pumpa ispljunula u ventile i ostale djelove i onda smo  opet sve složili nazad da testiramo curenja. Prvo smo skužili da su nam brtve/O ringovi koma pa smo ih promjenili koliko smo ih imali. Nismo imali sve brtve za zamjeniti s novima ali išli smo svejedno dalje testirati da vidmo što možemo doznati. Kada je cijela komora bila spojena, nismo uspjeli dobiti ispod 500 mikrona žive. Onda smo išli testirati samo glavno crijevo pa smo dobili oko 210 mikrona žive što i nije baš dobro, dakle negdje na komori i na crijevu imamo curenje, možda i kod same sonde s obzirom da je sama komora prije bolje držala vakuum a sada je na sondi bila stara brtva, tojest O ring. Pa smo sondu premjestili direktno na grubu pumpu da eliminiramo pumpu iz jednadžbe i kada je sama pumpa u pitanju, uspjeli smo dobiti oko 70 mikrona žive, što je zapravo oke. Bio je i Zorislav sa nama i rekao je da je 70 mikrona dovoljan tlak za paliti difuzijsku pumpu. Nakon svega smo otkrili da nam je jedan clamp koji spaja crijeva napuko ali mislim da nije to utjecalo na testiranja jer je i dalje držao oke dok smo testirali.

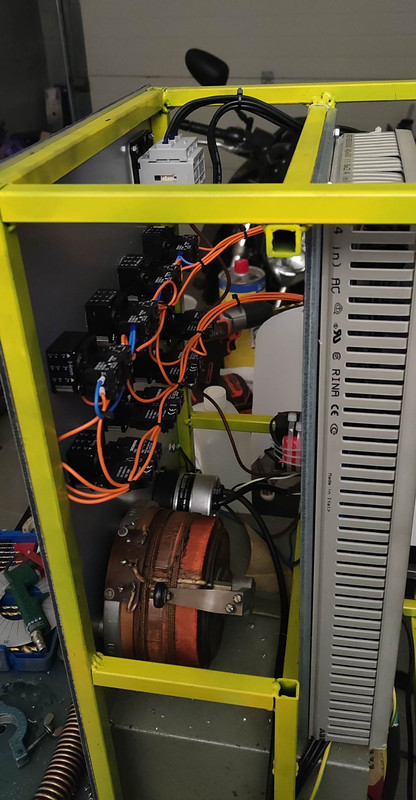

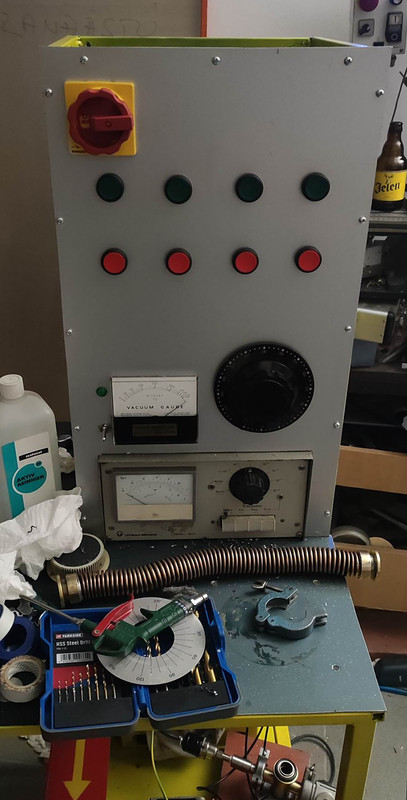

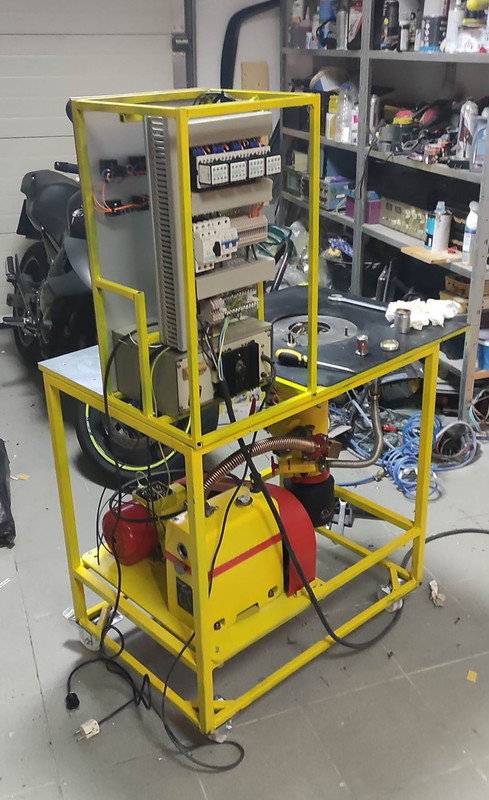

Tako da smo zaključili:  Glavno crijevo pušta, treba drugo, našli smo na aliexpressu za 400kn. Trebaju novi O ringovi svi, da se ne zajebavamo bezveze s potencijalno lošim. Marko je našao jeftine clampove za kupit pa ćemo naručiti set da budemo i tu mirni. Kada to sve dođe onda ćemo dalje vidjeti kako stvar ide. U međuvremenu ćemo slagati ostatak elektronike, danas sam ugradio varijak za ionsko čišćenje u kontrolnu ploču i transformator sa 220 na 110V za mjerač vakuma jer je mjerač napravljen za američki napon a prije smo ga spajali na varijak ko klošari jer nismo imali ništa drugo. Sada je ljepo fensi sve na prekidač. Evo malo fotkica rabote:

[stipe]

Fino to ide. Nadam se da cete mozda i automatizirati proces kad se to sve osposobi, ako postoji takav rezim rada.

Super!

[Auriga]

Bok,

A gdje radite o-ringove za pumpu?

Mi koristimo usluge tvrtke ELASTO

http://elasto.hr/wordpress/

materijal o-ringa (brtve) VITON (drži do caa 120 ^oC).

Ako ste slućajno tokarili kanale za o-ringove važane su dimenzije kanala u odnosu na o-ring (vjerujem da to poznajete).

Koristite li kakav laquage detektor (detektor curenja) ili zaključujete eliminacijom dijelova gdje bi moglo curiti?

[MrWorf]

Nemamo na žalost nikakav detektor pa testiramo komponentu po komponentu. Pogledam za oringove sa linka! Thnx!

[MrWorf]

Fino to ide. Nadam se da cete mozda i automatizirati proces kad se to sve osposobi, ako postoji takav rezim rada.

Super!

.

Nemremo automatizirati jer instrument za mjerenje vakuuma nema izlaz za to tako da će se difuzijska palit na ruke, ali generalno i ne treba automatizirati to jer ova četri gumba će se oalit po redu.

Prvo ide gruba pumpa, ionsko čišćenje, pa hlađenje za difuzijsku, difuzijska i na kraju varijak za aluminizaciju.

Samo po redu pališ gumbiće

[stipe]

A kome si sputtering ostavio?

[MrWorf]

Prvo da dobimo dobar i pouzdan vakuum, onda ćemo o sputteringu razmišljati :)

[stipe]

Evo malo edukacije oko brusenja zrcala za sve potencijalne staklogurace ako se odluce na izradu vlastitog zrcala dok se komora ne osposobi!

http://amaterskaastronomija.eu.org/izrada_teleskopa.htm

[MrWorf]

Odlično Stipe! Naravno da će i toga biti! :) U međuvremenu nismo ništa radili na komori jer smo napravili sve što smo mogli do sada, sada čekamo veliku narudžbu iz kine gdje smo naručili nove klampe za spajanje crijeva, razdjelnika i ventila, brtve, mjerne instrumente, releje od 500A za preklapanje grijača itd! Kada to sve stigne, onda nastavljamo dalje!

[Acheron]

Valjda će biti dovoljno Kineza da vam to naprave. Eno, ove godine ih je 850 000 manje nego prošle.

[stipe]

Odlično Stipe! Naravno da će i toga biti! :) U međuvremenu nismo ništa radili na komori jer smo napravili sve što smo mogli do sada, sada čekamo veliku narudžbu iz kine gdje smo naručili nove klampe za spajanje crijeva, razdjelnika i ventila, brtve, mjerne instrumente, releje od 500A za preklapanje grijača itd! Kada to sve stigne, onda nastavljamo dalje!

[zac]

Jučer i danas se radilo na komori. Počistili smo ulje koje je pumpa ispljunula u ventile i ostale djelove i onda smo  opet sve složili nazad da testiramo curenja. Prvo smo skužili da su nam brtve/O ringovi koma pa smo ih promjenili koliko smo ih imali. Nismo imali sve brtve za zamjeniti s novima ali išli smo svejedno dalje testirati da vidmo što možemo doznati. Kada je cijela komora bila spojena, nismo uspjeli dobiti ispod 500 mikrona žive. Onda smo išli testirati samo glavno crijevo pa smo dobili oko 210 mikrona žive što i nije baš dobro, dakle negdje na komori i na crijevu imamo curenje, možda i kod same sonde s obzirom da je sama komora prije bolje držala vakuum a sada je na sondi bila stara brtva, tojest O ring. Pa smo sondu premjestili direktno na grubu pumpu da eliminiramo pumpu iz jednadžbe i kada je sama pumpa u pitanju, uspjeli smo dobiti oko 70 mikrona žive, što je zapravo oke. Bio je i Zorislav sa nama i rekao je da je 70 mikrona dovoljan tlak za paliti difuzijsku pumpu. Nakon svega smo otkrili da nam je jedan clamp koji spaja crijeva napuko ali mislim da nije to utjecalo na testiranja jer je i dalje držao oke dok smo testirali.

Tako da smo zaključili:  Glavno crijevo pušta, treba drugo, našli smo na aliexpressu za 400kn. Trebaju novi O ringovi svi, da se ne zajebavamo bezveze s potencijalno lošim. Marko je našao jeftine clampove za kupit pa ćemo naručiti set da budemo i tu mirni. Kada to sve dođe onda ćemo dalje vidjeti kako stvar ide. U međuvremenu ćemo slagati ostatak elektronike, danas sam ugradio varijak za ionsko čišćenje u kontrolnu ploču i transformator sa 220 na 110V za mjerač vakuma jer je mjerač napravljen za američki napon a prije smo ga spajali na varijak ko klošari jer nismo imali ništa drugo. Sada je ljepo fensi sve na prekidač. Evo malo fotkica rabote:

Momci rezervno crijevo i nekoliko klampova vas čeka kod menoš od nove godine...

[MrWorf]

Doći ćemo po to Žac ali si rekao da je to crijevo manje, a ovo crijevo koje sad imamo je na knap. Koliko je to crijevo koje imaš?
